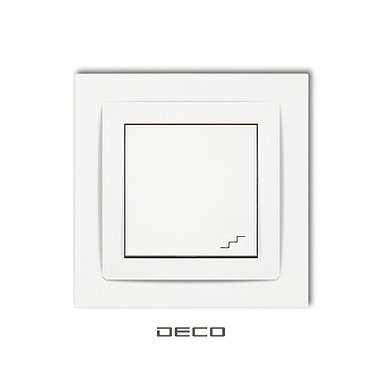

  • DECO _ Ramka uniwersalna z tworzywa biała (DR-1) + łącznik schodowy biały (DWP-3)

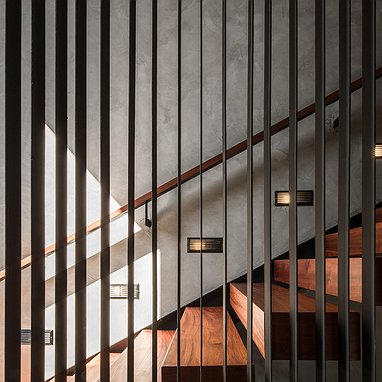

  • Zdjęcie: https://pixabay.com/pl/schody-kryty-przez-galeri%C4%99-2186913/

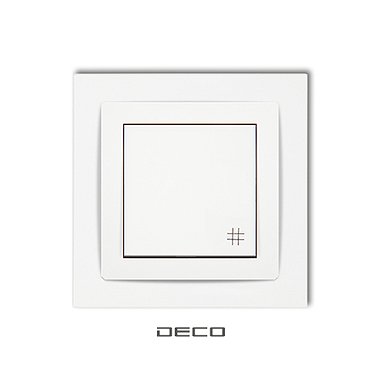

  • DECO _ Ramka uniwersalna z tworzywa biała (DR-1) + łącznik krzyżowy biały (DWP-6)

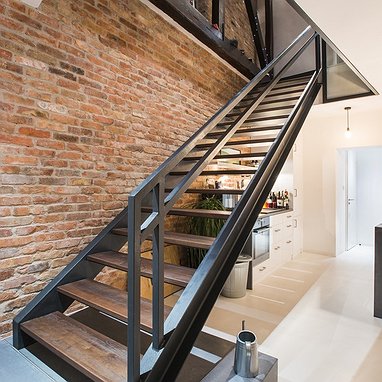

  • Zdjęcie: https://pl.pinterest.com/pin/447826756687006191/

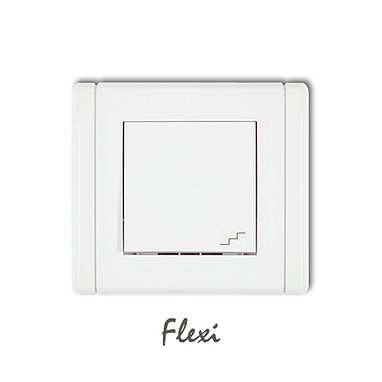

  • FLEXI _ Łącznik schodowy biały (FWP-3)

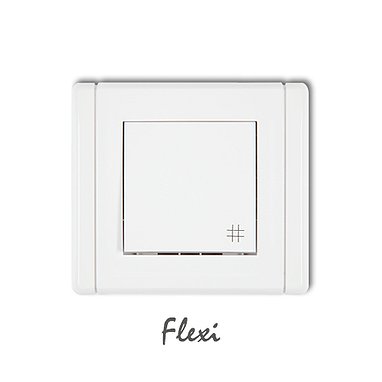

  • FLEXI _ Łącznik krzyżowy biały (FWP-6)
  • TREND

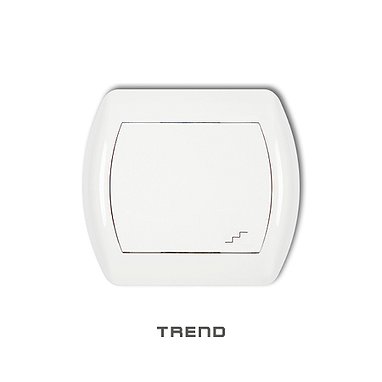

  • TREND _ Ramka pojedyncza biała (RH-1) + łącznik schodowy biały (WP-3)
  • TREND _ Ramka pojedyncza biała (RH-1) + łącznik krzyżowy biały (WP-6)
  • LOGO _ Łącznik schodowy biały (LWP-3)
  • LOGO _ Łącznik krzyżowy biały (LWP-6)

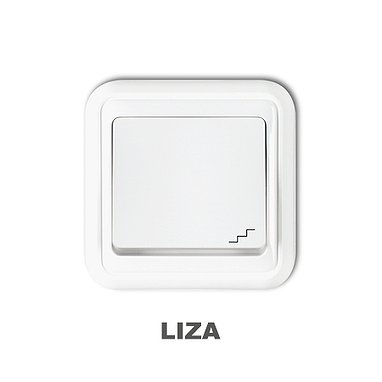

  • LIZA _ Łącznik schodowy biały (WPT-3)

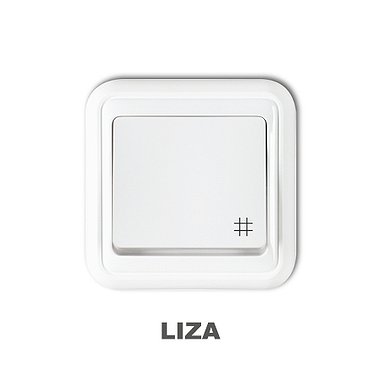

  • LIZA _ Łącznik krzyżowy biały (WPT-6)

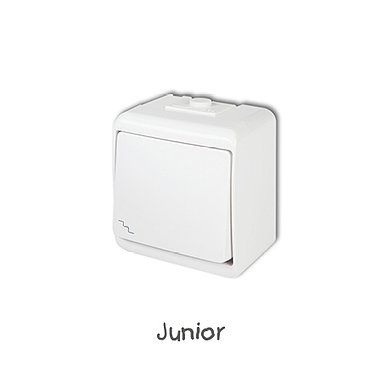

  • JUNIOR _ Łącznik schodowy biały (WHE-3)
  • JUNIOR _ Łącznik krzyżowy biały (WHE-6)
  • SENIOR _ Łącznik schodowy biały (WHS-3)

Czym jest łącznik schodowy?

Jak sama nazwa wskazuje, łącznik schodowy jest najczęściej wykorzystywany do sterowania oświetleniem w okolicy schodów. Z oczywistego powodu potrzeba zastosowania takiego rozwiązania najczęściej zachodzi przy przejściach pomiędzy piętrami – gdy zapalimy światło na parterze i wejdziemy na piętro, chcemy je wygodnie zgasić już na górze (i odwrotnie).

Aby sterować oświetleniem w taki sposób, należy zamontować dwa łączniki na obu kondygnacjach. Oba łączniki mogą zmienić stan obwodu elektrycznego na otwarty lub zamknięty. To oznacza, że będziemy mogli swobodnie włączać i wyłączać światło za pomocą każdego z dwóch łączników.

Łączniki muszą być połączone za pomocą dwóch przewodów. Ponadto do pierwszego łącznika musimy poprowadzić przewód fazowy. Do drugiego podłączamy lampę, a do niej prowadzimy niezależnie przewody ochronny oraz neutralny.

Jak działa łącznik krzyżowy?

Dwa włączniki schodowe będą niewystarczające, gdy postanowimy stworzyć instalację, w której jednym źródłem światła będzie można sterować z trzech i większej liczby miejsc. W takim przypadku należy zastosować dwa włączniki schodowe oraz odpowiednią liczbę modeli krzyżowych – jeden na każdy dodatkowy punkt. Innymi słowy, w przypadku trzech miejsc, czyli np. klatki schodowej łączącej parter i dwa piętra, należy zastosować dwa łączniki schodowe oraz wpięty między nimi łącznik krzyżowy. Jeżeli mamy parter i trzy piętra, dokładamy jeszcze jeden łącznik krzyżowy (czyli dwa schodowe i dwa krzyżowe). Pomiędzy łącznikami schodowymi może być dowolna liczba łączników krzyżowych, choć w praktyce bardzo rozbudowane instalacje mogą okazać się trudne do wykonania.

Podobnie jak w poprzednim przypadku, pomiędzy kolejnymi łącznikami prowadzimy dwa przewody. Ponadto do pierwszego łącznika schodowego podłączamy przewód fazowy. Lampa będzie połączona z drugim łącznikiem schodowym. Do lampy trzeba doprowadzić niezależne przewody ochronny oraz neutralny.
